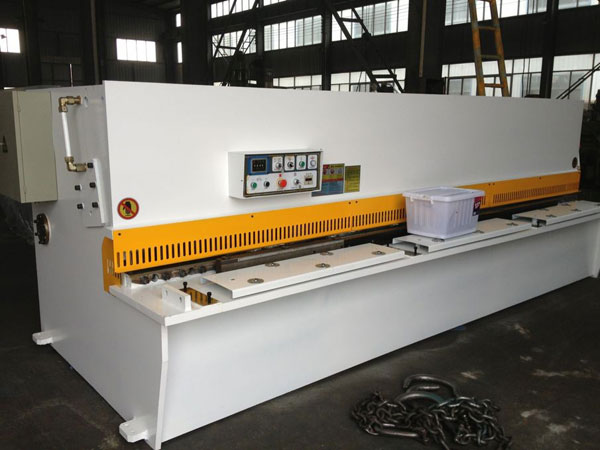

1、机器为全钢焊接机构，液压上传动，振动消除应力，机器强度高、刚性好。液压摆式剪板机是通过采用主油缸（固定在墙板上）做向下剪切运动、氮气缸回程，因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动，通过杠杆作用，支点受力小，可提高剪切刃寿命、机器寿命，整机结构紧凑，并能无极调节上刀架的行程量，大大提高工作效率。
2、后挡料尺寸及剪切次数有数字显示装置。上下刀片刃口间隙调整由指示牌指示，调节轻便快捷。
3、采用防护栅与电器箱联锁人生安全保护装置。
4、采用先进的集成式液压系统，可靠性好。
配套系统
1、电气控制主要电器元件由施耐德生产。
2、刀片由上海机械厂生产的“上刀牌”刀片（6CrW2Si）。
3、液压泵采用航天标准低噪音内啮合齿轮泵NT3系列（上海诚捷）。
4、油缸密封件由日本华尔卡公司生产。
5、数显采用温州大华，编码器日产。
液压摆式剪板机(QC12Y)参数：
|
型号 |
剪板尺寸 |
剪切角 |
行程次数 |
后挡料范围 |
主电机 |
外形尺寸 |
|
（T×W）（mm） |
（°） |
time/min |
mm |
kw |
mm |
|
QC12Y4×3200 |
4×3200 |
1°30’ |
18 |
20-600 |
5.5 |
3840×1675×1600 |
|
QC12Y6×2500 |
6×2500 |
1°30’ |
18 |
20-600 |
7.5 |
3130×1530×1600 |
|
QC12Y6×3200 |
6×3200 |
1°30’ |
14 |
20-600 |
7.5 |
3840×1675×1620 |
|
QC12Y6×4000 |
6×4000 |
1°30’ |
14 |
20-600 |
7.5 |
4630×1850×1700 |
|
QC12Y6×5000 |
6×5000 |
1°30’ |
10 |
20-800 |
18.5 |
5660×2050×1950 |
|
QC12Y6×6000 |
6×6000 |
1°30’ |
10 |
20-800 |
18.5 |
6700×2300×2300 |
|
QC12Y8×2500 |
8×2500 |
1°30’ |
14 |
20-600 |
11 |
3130×1530×1600 |
|
QC12Y8×3200 |
8×3200 |
1°30’ |
10 |
20-600 |
11 |
3840×1675×1620 |
|
QC12Y8×4000 |
8×4000 |
1°30’ |
8 |
20-600 |
11 |
3840×1850×1700 |
|
QC12Y8×5000 |
8×5000 |
1°30’ |
7 |
20-800 |
18.5 |
4630×2050×1950 |
|
QC12Y8×6000 |
8×6000 |
1°30’ |
6 |
20-800 |
18.5 |
6750×2330×2230 |
|
QC12Y10×2500 |
10×2500 |
1°30’ |
14 |
20-800 |
15 |
3130×1580×1800 |
|
QC12Y10×3200 |
10×3200 |
1°30’ |
12 |
20-800 |
15 |
3840×1725×1850 |
|
QC12Y10×4000 |
10×4000 |
1°30’ |
12 |
20-800 |
15 |
4630×1900×1850 |
|
QC12Y12×2500 |
12×2500 |
1°30’ |
16 |
20-800 |
18.5 |
3235×2045×1935 |
|
QC12Y12×3200 |
12×3200 |
1°30’ |
14 |
20-800 |
18.5 |
3945×2227×2115 |
|
QC12Y12×4000 |
12×4000 |
1°30’ |
14 |
20-800 |
18.5 |
4695×2227×2200 |
|
QC12Y12×5000 |
12×5000 |
1°30’ |
7 |
20-1000 |
45 |
6100×3370×3050 |
|
QC12Y12×6000 |
12×6000 |
1°30’ |
6 |
20-1000 |
45 |
7100×3370×3050 |
|
QC12Y12×8000 |
12×8000 |
1°30’ |
5 |
20-1000 |
45 |
9100×3575×3150 |
|
QC12Y16×2500 |
16×2500 |
2° |
16 |
20-650 |
18.5 |
3235×2050×1985 |
|
QC12Y16×3200 |
16×3200 |
2° |
12 |
20-800 |
22 |
3850×2230×2258 |
|
QC12Y16×4000 |
16×4000 |
2° |
10 |
20-800 |
22 |
4700×2230×2250 |
|
QC12Y20×2500 |
20×2500 |
2°30’ |
5 |
20-1000 |
37 |
3290×2900×2450 |
|
QC12Y20×3200 |
20×3200 |
2°30’ |
4 |
20-1000 |
37 |
4000×3100×2600 |
|
QC12Y20×4000 |
20×4000 |
2°30’ |
3 |
20-1000 |
37 |
4750×3300×2800 |
|
QC12Y20×6000 |
20×6000 |
2°30’ |
3 |
20-1000 |
75 |
7050×3480×3050 |
|
QC12Y25×2500 |
25×2500 |
2°30’ |
6 |
20-1000 |
45 |
3500×3150×3500 |
|
QC12Y25×3200 |
25×3200 |
2°30’ |
5 |
20-1000 |
45 |
4200×3150×3500 |
|
QC12Y25×4000 |
25×4000 |
2°30’ |
5 |
20-1000 |
45 |
4850×3300×3500 |
|
QC12Y32×2500 |
32×2500 |
3° |
5 |
20-1000 |
55 |
3500×3150×3500 |
|
QC12Y32×3200 |
32×3200 |
3° |
4 |
20-1000 |
55 |
4200×3150×3500 |
|
QC12Y40×2500 |
40×2500 |
4° |
5 |
20-1000 |
75 |
3600×3300×3200 |
|
QC12Y40×3200 |
40×3200 |
4° |
3 |
20-1000 |
90 |
4300×3300×3400 |
|
QC12Y50×3000 |
50×3000 |
3° |
5 |
|
90×3 |
4040×3600×4800 |
|
QC12Y50×6000 |
50×6000 |
3° |
5 |
|
90×5 |
7040×2800×5100 |
|
QC12Y60×3500 |
60×3500 |
3°30’ |
5 |
|
90×4 |
5600×3800×490 |
